상.하수도관, 암거, BOX 등 기존 관거 내부에 라이닝 장치를 투입시켜 염화비닐재 벨트를 관거의 형태를 따라 나선형으로 제관하고 노후관 과 갱생관 사이에 몰탈을 채워 일체로 합성하는 비굴착 관거 보수공법이다.

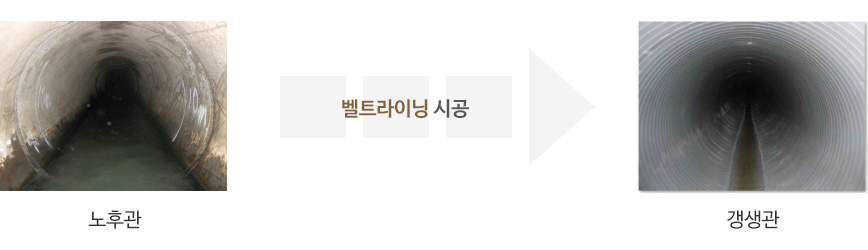

• 기존 노후관을 굴착하지 않고 내면을 벨트라이닝으로 갱생관을 형성하는 비굴착 보수공법.
• 다양한 관거 형상 및 규격에 대응 가능하다.
• 장거리 시공이 가능하다.
• 하수를 일정부분 통수하면서 시공이 가능하다.
• 갱생관은 마찰계수의 감소로 인해 유속 및 유량이 증가함

•

  box형

•

  원형관

1)작업구 확보

보수구간 양쪽에 각각 작업구(맨홀)를 확보한다.

2)제관벨트 라이닝 장치 셋팅.

제관기를 작업구 내에서 조립한다.

3)벨트라이닝

제관기를 작동시켜 벨트가 관거 내주면을 따라 나선형태로 감아 보수구간까지 도달하도록 제관한다.

4)제관기 반출

5)관구 씰링 및 몰탈주입구 설치

6)갱생관 내 부상방지 지보공 설치

7)몰탈충진

갱생관과 기존관 사이에 몰탈 주입구에 몰탈을 주입하여 경화시킨다.

8)연결관 시공 및 관구마감
